Por que 94% dos conectores de fios PCB falham? Aqui está a solução!

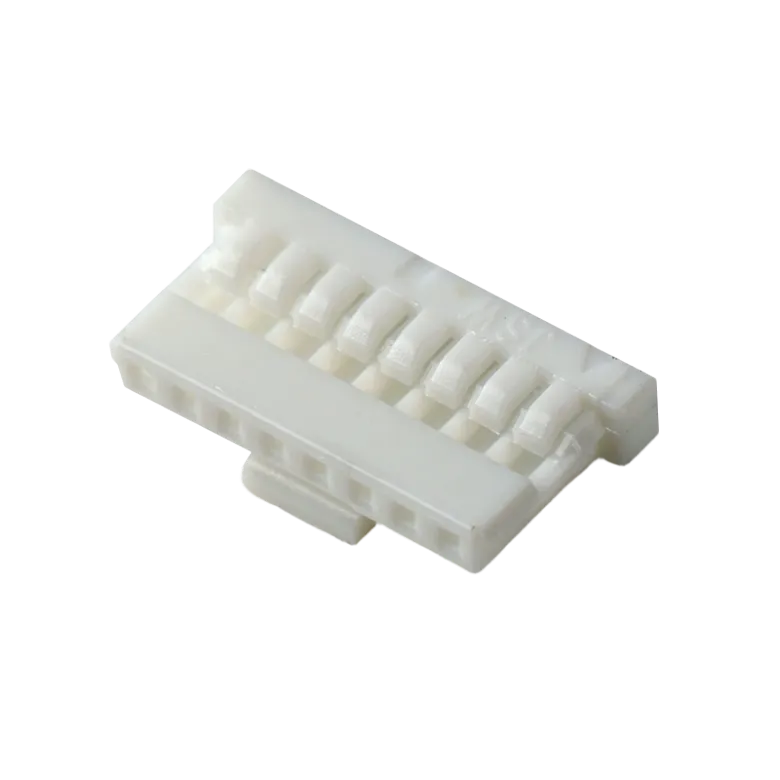

Vejo o mesmo problema repetidamente: um conector de fio PCB fica bem na bancada e depois falha no campo. A placa liga. O sinal funciona. A unidade passa em um teste rápido. Então a vibração começa, o calor aumenta ou o cabo é puxado uma vez e o conector começa a funcionar. Em muitos casos, o problema não é um único erro. É uma cadeia de pequenos problemas. Descobri que a maioria das falhas no conector do fio PCB vem de ajuste inadequado, crimpagem fraca, estresse térmico, roteamento incorreto ou inspeção deficiente. Quando olho para o título “Por que 94% dos conectores de fio PCB falham”, não o leio como um número mágico. Eu li isso como um aviso. Um conector é uma peça pequena, mas carrega energia, sinal e confiança. Se a peça for mal escolhida ou mal montada, toda a placa pode sofrer. Normalmente divido o problema em cinco partes. 1. Escolha errada do conector Já vi equipes escolherem um conector apenas pelo formato. O campo corresponde, a contagem de pinos corresponde e a peça parece boa. Então a carga de corrente é muito alta, ou a carcaça não consegue suportar o calor, ou o estilo de trava é muito fraco para a máquina. Um conector para uma pequena placa interna pode funcionar bem em um gabinete silencioso. A mesma peça pode falhar em uma placa de acionamento de motor que sofre calor, poeira e tremores. Eu sempre verifico a classificação de corrente, tensão, força de acoplamento, faixa de temperatura e estilo de trava antes de aprovar uma peça. 2. Má qualidade de crimpagem Uma crimpagem ruim é uma das causas mais comuns de falha. O fio pode ficar preso no terminal, mas a mordida de metal é fraca. Isso proporciona alta resistência de contato. O calor aumenta. A articulação envelhece rápido. Certa vez, vi uma pequena placa de controle falhar em uma unidade de ventilação de um armazém. A placa em si estava bem. O conector do fio parecia normal visto de fora. O verdadeiro problema era uma crimpagem frouxa em um dos cabos. Sob carga, o conector aqueceu, a resistência aumentou e a unidade começou a reiniciar. Depois que o terminal foi cravado novamente com a matriz correta, a falha parou. Eu verifico três coisas aqui: - comprimento da tira de fio - altura de crimpagem - força de tração Se um deles estiver errado, trato todo o lote com cuidado. 3. Layout fraco da placa ao redor do conector Muitas falhas começam na PCB e não no cabo. Se o conector tiver pouco suporte, as juntas de solda exigem muita força. Se o formato da almofada for ruim, a junta pode rachar. Se o conector ficar muito próximo de uma peça pesada, a placa flexiona no local errado. Gosto de dar ao conector suporte de ancoragem suficiente. Eu também observo o roteamento de rastreamento perto dos pads. Se uma placa dobrar durante o acoplamento, as juntas de solda precisarão de ajuda extra. Uma pequena mudança no tamanho da almofada ou no suporte da placa pode economizar muito trabalho de reparo posteriormente. 4. Sem alívio de tensão Um conector de fio não deve suportar a tração do cabo sozinho. Se o chicote estiver pendurado sem suporte, cada puxão vai direto para o terminal e para a junta de solda. Isso é fácil de perder durante a montagem. A unidade funciona na bancada. O cabo parece legal. No entanto, no uso diário, um leve puxão da caixa externa começa a afrouxar a conexão. Costumo adicionar pontos de amarração, clipes ou caminhos de guia para que a carga do cabo fique longe da PCB. 5. Testes perdidos Não confio apenas na inspeção visual. Um conector pode parecer limpo e ainda assim falhar sob estresse. Prefiro um fluxo de teste que verifique o ajuste, a força de tração, a continuidade e o aumento de calor. Se o produto sofrer vibração, também quero uma verificação de vibração. Se a placa funcionar perto de uma parte quente, também quero uma verificação térmica. Um breve teste pode passar enquanto o conector já estiver fraco. Quando analiso placas com falha, o padrão geralmente fica claro. O mesmo ponto fraco aparece repetidamente: ajuste inadequado, crimpagem fraca, suporte deficiente ou nenhum teste de estresse. A correção não é uma grande mudança. É um conjunto de pequenas verificações que protegem a conexão desde o início. Se eu estivesse projetando um sistema de conector de fio PCB hoje, seguiria este caminho: - escolher o conector por carga, calor e caso de uso - combinar o terminal com o tamanho do fio - confirmar a altura de crimpagem e a força de tração - apoiar o cabo com alívio de tensão - manter as almofadas e âncoras da PCB fortes - testar sob calor, vibração e acoplamento repetido - inspecionar amostras de cada lote Essa lista pode parecer simples. Funciona porque a falha do conector também costuma ser simples. Uma pequena lacuna, uma crimpagem fraca ou um chicote solto podem se transformar em uma falha na placa mais tarde. Aprendi uma regra prática: se o conector depender da sorte, ele irá falhar quando o produto sair do laboratório. Se o design suportar o conector, a placa terá uma chance muito maior de permanecer estável no campo.

As falhas do conector PCB geralmente parecem mais graves do que realmente são. Já vi uma placa perder energia, perder o sinal do sensor ou reiniciar repetidamente, enquanto o verdadeiro problema estava em um pequeno conector. O conselho não estava morto. O contato foi fraco. Um pino estava torto, uma junta estava rachada ou a poeira formou uma fina camada entre as peças de metal. Não começo culpando todo o PCB. Começo pelo conector. Eu uso um caminho de verificação curto que me evita suposições. Primeiro olho para o conector, abro a unidade e inspeciono ambos os lados da conexão. Procuro: - pinos tortos - manchas escuras no metal - caixa de plástico rachada - abas de travamento soltas - juntas de solda que parecem opacas ou em forma de anel - sinais de calor perto do corpo do conector Um conector pode parecer bom à primeira vista e ainda assim falhar sob carga. Eu vi isso em uma pequena placa de controle em um sistema de transporte. A unidade funcionou na bancada de testes. No chão, falhou quando a máquina tremeu. A trava estava desgastada, então o plugue se movia um pouco a cada ciclo. Esse pequeno movimento foi suficiente para quebrar o sinal. Eu limpo a área de contato. Poeira, óleo e restos de fluxo podem causar uma conexão fraca. Eu uso um limpador de contato seguro ou álcool isopropílico com um cotonete sem fiapos. Eu mantenho a quantidade leve. Eu não molho a prancha. Deixei a área secar antes de testar novamente. Essa etapa é importante quando a placa fica em uma loja, perto de um ventilador ou dentro de uma máquina que coleta sujeira. Consertei mais de um conector escamoso apenas removendo a sujeira da superfície de contato. Eu verifico as juntas de solda. Muitas falhas nos conectores da PCB vêm de rachaduras na solda. Eu inspeciono os pinos onde eles encontram a placa. Sob ampliação, procuro: - pequenos anéis ao redor do pino - filetes quebrados - almofadas levantadas - movimento entre o pino e a solda Se eu encontrar uma junta rachada, eu a retrabalho com cuidado. Eu também verifico a causa raiz. Uma junta rachada geralmente significa que o conector sofre muito estresse do cabo, e não apenas um trabalho de solda ruim. Eu testo o cabo e o conector A pode falhar porque o cabo continua puxando-o. Movo suavemente o cabo enquanto observo a placa. Se a falha aparecer quando flexiono o fio, sei que a conexão não está estável. Isso indica tensão, trava fraca ou ajuste inadequado. Eu também verifico a força de acasalamento. Se o plugue parecer muito solto, não o ignoro. Se parecer muito apertado, procuro danos ou uma peça errada. Um conector deve travar no lugar sem forçar a placa a suportar a carga. Eu meço antes de substituir peças. Gosto de medições simples. Verifico continuidade, queda de tensão e estabilidade do sinal. Se o conector passar em um teste visual, mas falhar sob carga, o medidor me ajudará a ver o ponto fraco. Um exemplo se destaca. Trabalhei em uma pequena placa de energia que desligava aleatoriamente. O conector parecia normal. A continuidade também parecia normal em repouso. Sob carga, a resistência aumentou. O soquete estava com contatos desgastados, então a placa perdeu energia quando a corrente aumentou. Um conector de substituição resolveu isso. Eu substituo as peças danificadas sem esperar muito. Se o invólucro do conector estiver rachado, os pinos estiverem desgastados ou a mola de contato perder força, eu substituo a peça. Não tento forçar um conector desgastado a voltar a funcionar. Essa escolha geralmente traz a falha de volta mais tarde. Uma peça nova costuma ser o caminho mais limpo, especialmente quando a placa suporta um dispositivo que deve permanecer estável. Também combino a substituição com a placa: - mesmo passo - mesma classificação de corrente - mesmo estilo de montagem - mesmo tipo de trava - mesma faixa de temperatura Uma correspondência aproximada não é suficiente. O conector deve encaixar bem na placa e no cabo. Reduzo o estresse após o reparo Um bom reparo pode falhar novamente se o cabo ainda estiver pendurado no conector. Eu adiciono alívio de tensão quando posso. Eu redireciono o cabo para que ele não puxe lateralmente. Deixo folga suficiente para o movimento, mas não tanto a ponto de o fio cair dentro do gabinete. Também mantenho cabos pesados ​​suportados por clipes ou suportes em vez do corpo do conector. Esta parte é pequena, mas muda muito. Um caminho de cabo estável protege a placa tanto quanto o próprio reparo. Eu mantenho a placa limpa e seca. Umidade e resíduos podem trazer problemas no conector. Eu mantenho as tábuas longe do armazenamento úmido. Evito deixar resíduos de fluxo perto de contatos de passo fino. Se o produto ficar próximo ao calor, poeira ou vibração, planejo isso com antecedência. Um conector que funciona em um laboratório silencioso pode funcionar de maneira muito diferente dentro do gabinete de uma máquina. Em que mais confio Minha visão é simples. A maioria das falhas nos conectores PCB começa com tensão, sujeira, desgaste ou junta fraca. A solução geralmente vem de uma verificação cuidadosa, não de uma suposição apressada. Quando sigo sempre o mesmo caminho, perco menos tempo e encontro a causa mais rapidamente: - inspecionar o conector - limpar os contatos - verificar as juntas de solda - testar o movimento do cabo - medir sob carga - substituir peças desgastadas - apoiar o cabo após o reparo Esse hábito me salvou de substituir placas que ainda estavam boas. Também me ajudou a detectar pequenos problemas antes que se tornassem maiores.

Vejo o mesmo problema repetidamente: um conector de fio PCB funciona bem no início, depois começa a se soltar, esquentar ou falhar sob uso normal. Esse tipo de falha cria estresse na linha. Isso pode retardar os testes, aumentar os custos de reparo e fazer com que uma boa placa pareça pouco confiável. Já vi equipes culparem primeiro o PCB, mas o conector era o ponto fraco. Minha visão é simples. A maioria das falhas rápidas vem de alguns problemas básicos que passam despercebidos logo no início. O contato não era estável. O fio não estava bem preparado. O conector enfrentou mais calor, movimento ou corrente do que deveria. Normalmente começo com a escolha do conector. Uma peça que parece boa no papel ainda pode falhar rapidamente se não se adequar ao trabalho. Eu verifico estes pontos primeiro: - Carga atual - Bitola do fio - Espaço da placa - Estilo de montagem - Nível de vibração - Calor próximo à placa Um conector que corresponda a todos os seis itens me dá uma chance melhor de uso estável. Uma incompatibilidade pode aparecer rapidamente. Certa vez, vi uma pequena placa de controle em uma máquina de embalagem falhar depois de algumas semanas. A questão não era o layout do conselho. O conector do fio ficava perto de um braço móvel e a agitação repetida fazia com que o contato se soltasse. Depois que a equipe mudou para um conector com melhor retenção e maior alívio de tensão, a taxa de falhas caiu. A qualidade da crimpagem é muito importante. Uma crimpagem inadequada pode parecer aceitável vista de fora. O problema oculto aparece mais tarde como calor, resistência ou força de tração fraca. Eu sempre prefiro um processo de crimpagem repetível a um processo rápido. Se o comprimento da tira estiver errado ou o condutor estiver danificado, espero problemas. O que eu verifico durante a montagem: - O comprimento da tira permanece consistente - Sem fios cortados - Nenhum condutor cortado - Nenhum ajuste solto do cilindro - O teste de tração permanece dentro das especificações O roteamento do fio também é importante. Se o fio dobrar muito perto do conector, a tensão se moverá diretamente para a área de contato. Tento deixar raio de curvatura suficiente e adicionar suporte próximo ao ponto de entrada. Um pequeno grampo ou ponto de amarração pode fazer uma grande diferença. Já vi conectores durarem muito mais tempo depois que o cabo parou de puxar o terminal todos os dias. O calor é outra causa comum. Alguns conectores toleram mais calor do que outros. Quando a placa fica perto de uma peça de alimentação, de um driver de motor ou de um gabinete denso, o conector pode envelhecer mais rapidamente. O corpo de plástico pode amolecer, a força da mola pode diminuir e o contato pode desviar. Presto muita atenção ao sistema completo, não apenas à classificação do conector na página. A umidade e a poeira também podem prejudicar o desempenho. Um conector em um laboratório limpo e o mesmo conector em uma fábrica não vivem a mesma vida. A poeira pode se acumular. Pode formar-se condensação. As superfícies de contato podem oxidar. Se a configuração for severa, inclino-me para uma melhor vedação, melhor revestimento e um plano de montagem mais limpo. Eu também olho para a força de acasalamento. Se um conector for muito difícil de inserir, os operadores poderão não encaixá-lo completamente. Se estiver muito solto, a vibração pode desfazê-lo. Quero um ajuste que pareça firme e repetível. Isso ajuda a reduzir erros de montagem. Também ajuda durante o trabalho de serviço. Esta é a abordagem que uso quando quero impedir que os conectores de fio PCB falhem rapidamente: - Combine o conector com a corrente, tamanho do fio e ambiente - Mantenha o processo de crimpagem estável - Proteja o fio contra tensão de flexão - Adicione alívio de tensão perto do conector - Mantenha o calor afastado quando possível - Escolha o revestimento e o material do alojamento para a configuração - Inspecione o ajuste do contato durante a montagem - Teste a resistência à tração e o risco de vibração antes da liberação Um pequeno exemplo vem à mente. Um produto de controle de iluminação perdia um conector durante o transporte. A placa passou nos testes elétricos, então a equipe continuou procurando outro lugar. Perguntei sobre suporte de cabo. A resposta foi nenhum apoio. O fio moveu-se dentro da embalagem e empurrou o terminal. Um clipe simples e um fio exposto mais curto resolveram o problema. A solução não foi sofisticada. Foi prático. Também digo às equipes para não ignorarem a contagem do ciclo de acasalamento. Alguns conectores são adequados para uma construção e uma verificação de serviço. Outros precisam de muitas inserções ao longo da vida útil do produto. Se um projeto espera manutenção frequente, o conector deve suportar esse uso. Prefiro verificar isso cedo, não depois do início das reclamações. Quando reviso um conector com falha, procuro pistas: - Marcas de contato escuras - Caixa solta - Plástico derretido - Trava quebrada - Formato de crimpagem irregular - Pino torto ou contato de mola fraco Cada pista conta uma história. Uma marca escura geralmente indica calor ou mau contato. Uma trava quebrada pode indicar força durante a montagem ou serviço. Um alojamento solto muitas vezes significa que o ajuste não foi forte o suficiente para o trabalho. Minha regra é simples: não trate o conector como uma peça pequena. Ele fica no ponto onde eletricidade, movimento e manuseio se encontram. Isso o torna importante. Se eu quiser que um conector permaneça confiável, planejo o caso de uso completo. Não paro nas especificações do catálogo. Eu verifico como o fio se move, como a placa é montada, quão quente a área fica e com que frequência o conector será tocado. Essa é a maneira prática que uso para evitar que os conectores de fios da PCB falhem rapidamente.

Vejo que os conectores PCB falham por alguns motivos simples. Na maioria das vezes, o conector não é o único ponto fraco. Calor, vibração, ajuste inadequado, sujeira e montagem fraca trabalham juntos. Uma prancha pode passar em um teste rápido e falhar depois de se mover, aquecer ou permanecer em uso por um tempo. Essa lacuna entre o laboratório e o campo é onde muitos problemas começam. Geralmente começo com o caso de uso. Pergunto onde passa a placa, quanta corrente passa pelo conector, com que frequência o plugue é inserido e se o produto balança ou entorta. Uma placa dentro de um dispositivo de mesa não enfrenta o mesmo estresse que uma placa dentro de uma máquina, um carro ou uma unidade portátil. Quando pulo esta etapa, perco a causa real. Um contato solto é uma das falhas mais comuns. O conector pode parecer bom visto de fora. No interior, a força do pino pode ser fraca, a superfície de contato pode desgastar-se ou o encaixe pode ser ruim. Então o sinal cai quando o cabo se move. Já vi uma placa funcionar em uma bancada e falhar depois que a unidade foi montada no lugar. O conector não estava “ruim” na caixa. Foi errado para o trabalho. O calor também causa problemas. Quando o conector fica próximo a uma parte quente, o corpo de plástico pode amolecer um pouco. A força de contato cai. A resistência aumenta. A junta começa a ficar mais quente. Esse calor extra agrava ainda mais o problema. Trato o calor como uma reação em cadeia, não como um evento único. As juntas soldadas merecem muita atenção. Um conector pode parecer estável, mas a junta pode rachar sob tensão. A flexão da placa durante a montagem, a tração do cabo ou movimentos repetidos podem abrir uma pequena fratura. A culpa pode ir e vir. Isso torna difícil detectar se eu testar apenas uma vez. Prefiro inspecionar ampliado e mover o cabo enquanto observo a junta. Sujeira e resíduos são mais importantes do que muitas equipes esperam. O fluxo deixado na placa, o óleo do manuseio, a poeira armazenada e a umidade do ar podem alterar o caminho de contato. Uma película fina é suficiente para aumentar a resistência. Um conector ainda pode passar em um teste básico de continuidade e falhar sob carga. É por isso que uma placa limpa não é um bom extra. Faz parte do caminho elétrico. A escolha errada da peça é outro grande motivo. Alguns conectores cabem no tamanho, mas não no trabalho. Um conector de sinal pequeno pode não ser adequado para linhas de energia. Uma peça de baixo ciclo pode desgastar-se rapidamente em um produto que recebe manutenção frequente. Um conector sem trava pode escorregar em uma máquina em movimento. Não julgo uma peça apenas pelo tamanho. Eu verifico a corrente, a tensão, o ciclo de vida, a retenção e o espaço ao seu redor. Eu uso uma lista de verificação simples quando um conector PCB falha: - inspecione as juntas de solda em busca de rachaduras - verifique se há marcas de calor perto do invólucro - teste o ajuste do pino e a tração do cabo - procure por contatos tortos ou sujeira - compare a classificação do conector com a carga real - revise a flexibilidade da placa e o estresse de montagem - confirme se a contagem do ciclo de acoplamento corresponde ao uso do produto Um pequeno caso do meu trabalho se destaca. Uma pequena placa de controle perdia dados de sensores em uma linha de embalagem. O conector parecia normal durante a inspeção. A placa funcionou em ambientes fechados e na bancada de testes. Assim que a máquina começou a se mover, o cabo puxou um pouco a plataforma a cada ciclo. Esse pequeno puxão foi suficiente. Mudei o estilo do conector, adicionei alívio de tensão e afastei o caminho do cabo da parte móvel. A falha parou. Esse caso me ensinou uma lição simples. O conector geralmente falha porque o sistema ao seu redor pede mais do que pode dar. Eu evito falhas fazendo algumas escolhas antecipadamente. Coloco o conector onde a placa pode ficar estável. Eu mantenho longe de partes quentes. Dou ao cabo um caminho que não puxa os pinos. Eu combino a peça com a corrente e a contagem de ciclos. Eu mantenho a placa limpa. Eu testo sob calor e vibração, não apenas em uma bancada calma. Quando comparo placas fracas com placas confiáveis, o padrão fica claro. A placa confiável possui o conector correto, uma junta de solda firme, montagem limpa e espaço para tensões. O tabuleiro fraco geralmente tem uma pequena escolha que parecia inofensiva no início. Essa é a verdadeira razão pela qual os conectores PCB falham. Interessado em aprender mais sobre tendências e soluções do setor? Entre em contato com jswgd: Jsw@jswgd.com/WhatsApp +8613509003010.
